DK360A一體化振動變送器使用說明

1. 簡介

DK360A一體化振動變送器將磁電式振動傳感器、精密測量電路集成在一起，構成高精度振動測量系統，該變送器可直接連接DCS、PLC或其它設備，是測量風機、電動機、水泵等工廠設備振動的理想選擇。

2．技術參數

2．1 頻率響應：10 ～ 1000 Hz  *  或者5 ～ 1000 Hz（特殊說明）

2．2 自振頻率：10Hz

2．3 測量范圍：位移量   0-1000um  （可選）

      速度量   0-100mm/s （可選）0-20MM/S＊

2．4 輸出電流：4～20mA

2．5輸出阻抗：≤500Ω

2．6工作電壓：DC12-24V±10%

2. 7接線方式：二線制

2．8測量方向：見產品標簽

2．9 使用環境：溫   度  -40℃～100℃   相對濕度 ≤90%

2．10 外形尺寸：φ35×75mm

2．11 安裝螺紋：M10×1.5×15mm（深度）

2．12 重    量： 約300g

3．安  裝

3．1 安裝位置：垂直或者水平安裝于被測振動點上，將傳感器底部M10×1.5×10螺釘固定在被測殼體上，然后將傳感器擰在上面擰緊即可。

3．2 安裝尺寸及規范：參看圖一，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。

3．3 接線說明：棕色導線接DC24V電源正端，藍色導線接DC24V電源負端，同時棕色和藍色導線也是4～20mA輸出引線。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜。

  圖一、外形圖

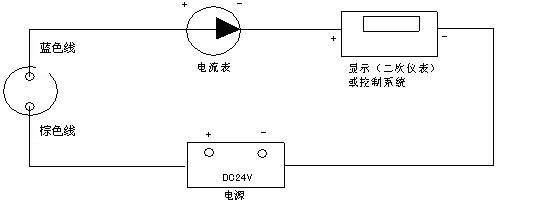

圖二、一體化振動變送器接線圖

4．注意事項

4．1 變送器應防止劇烈碰幢和敲打。

4．2 運輸過程和貯存時應置于專用包裝盒內。
