轉速測量系列

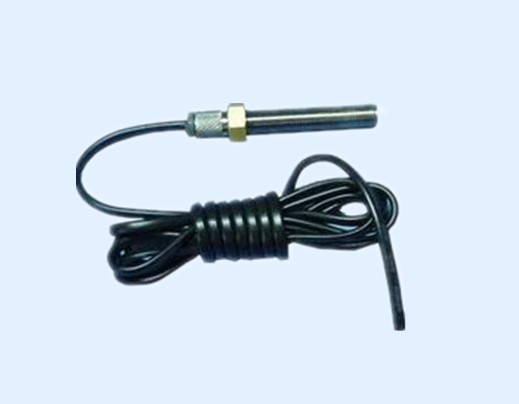

DK800霍爾轉速傳感器

產品描述：DK800霍爾轉速傳感器由磁敏電阻作感應元件，是一種新型的轉速傳感器。核心部件是采用磁敏電阻作為檢測的元件，再經過全新的信號處理電路令噪聲降低,功能更完善。通過與其它類型齒轉速傳感器的輸出波形對比，所測到轉速的誤差極小以及線性特性具有很好的一致性.它的感應對象為磁性材料或?qū)Т挪牧?，如磁鋼、鐵和電工鋼等。當被測體上帶有凸起（或凹陷）的磁性或?qū)Т挪牧?，隨著被測物體轉動時，傳感器輸出與旋轉頻率相關的脈沖
在線訂購

DK800霍爾轉速傳感器由磁敏電阻作感應元件，是一種新型的轉速傳感器。核心部件是采用磁敏電阻作為檢測的元件，再經過全新的信號處理電路令噪聲降低,功能更完善。通過與其它類型齒轉速傳感器的輸出波形對比，所測到轉速的誤差極小以及線性特性具有很好的一致性.它的感應對象為磁性材料或?qū)Т挪牧希绱配?、鐵和電工鋼等。當被測體上帶有凸起（或凹陷）的磁性或?qū)Т挪牧?，隨著被測物體轉動時，傳感器輸出與旋轉頻率相關的脈沖信號，達到測速或位移檢測的發訊目的。

該轉速傳感器具有如下特點：
● 靈敏度高高可靠性壽命長觸發距離遠 ● 信號觸發為鐵（軟）磁材料 ● 可實現遠距離輸送抗電磁干擾能力強 ● 良好的抗沖擊性和抗震性

二．尺寸圖

注：①齒輪尺寸參數：齒輪外徑：99.3mm；齒數：60；模數：1.57 (以上尺寸只是其中一例，模數在0.5至2均可。)

②安裝傳感器時使尾部紅色LED與引出線根部連線與齒輪平面相垂直。

③傳感器引出線分別為：紅色為電源線;藍色為地線;黃色為信號輸出線。

由于安裝使用方便，通用性好，已被廣泛應用于各種領域。尤其在低速或超低速非接觸檢測中，有著其它傳感器無法達到的特點,這一特點填補了國內空白磁電傳感器測速范圍50-5000Hz。(檢測距離只有0.5mm；接近開關無法檢測小模齒)；在中高速非接觸檢測中，可直接替代霍爾開關。

三．技術參數：

1.發訊頻率：0-10kHz

2.供電電源：12-25V(DC)

3.負載電阻：≥1.0kΩ

4.檢測距離：0.5-2.0mm （A3鋼、電工鋼）

5.齒輪模數：m≥1

齒輪材料：A3鋼、電工鋼120℃

6.輸出信號：

波形：矩形波

幅值：近電源電壓

7.環境條件：

溫度：40℃～120℃
