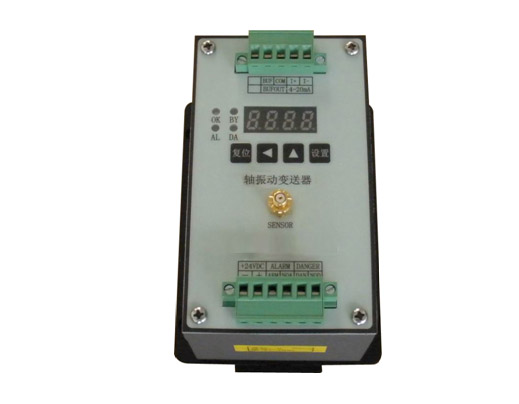

DK3320軸振動變送器

產品描述：評價旋轉機械的運行狀態時，所有與機器狀況有關的故障征兆中，軸振動是最具權威的。這是由于它直接反映轉子軸相對軸承座的快速的徑向運動，是一個基本的指標，很多機械故障如轉子不平衡、不對中、軸承磨損、軸裂紋等，都可以由此探測到。
在線訂購

評價旋轉機械的運行狀態時，所有與機器狀況有關的故障征兆中，軸振動是最具權威的。這是由于它直接反映轉子軸相對軸承座的快速的徑向運動，是一個基本的指標，很多機械故障如轉子不平衡、不對中、軸承磨損、軸裂紋等，都可以由此探測到。

DK3320軸振動變送器將傳感器的振動位移峰峰值信號，經變送器濾波、峰峰值檢波、歸一化處理后，直接輸出4- 20mA 信號，供給DCS、PLC接口,為旋轉機械轉子的軸振動監測提供了一種簡便、低成本的方式。

技術指標

1 、供電電源：+24 Vdc，最大工作電流小于50mA。

2、輸入：DK960系列電渦流傳感器探頭

3、原始信號緩沖輸出：+2～+10V（探頭開路,輸出>10V），最大傳輸距離300米。

4、變送輸出：4～20mA，最大負載電阻750Ω。

5、OK指示：綠燈亮?xí)r表示系統自檢正常，探頭安裝間隙合理（處于線性工作范圍內），否則指示燈不亮，此時4～20mA變送輸出降低到3mA左右。

6、溫漂： ≤0.05%℃。

7、外形尺寸：78mm（W）×61mm（L）×65mm（H）90mm（W）×35mm（L）×70mm（H）（導軌式安裝, 與我公司DK960、

8、安裝尺寸：底板安裝，51mm×51mm，采用四個M4×12GB29-76螺栓安裝；導軌安裝，可以方便地安裝在標準35mm導軌上。

9、接線方式：采用 Spring Loc端子，有自動緊固的功能，不需要安裝工具即可接線，由于不需要螺栓固定，不會發生松動。

10、工作環境溫度： -20℃～70℃。
