一．簡介

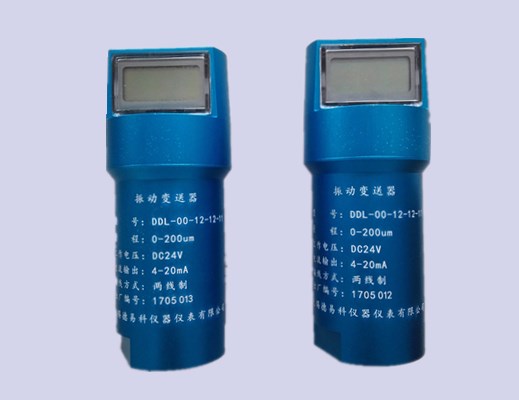

DDLL-00-12-12-11系列振動變送器是由振動速度傳感器、內置測量電路和功能轉換及顯示電路組成，可用于測量軸承座，機殼或結構的振動，輸出電流（或電壓）信號，便于同計算機系統聯接。它直接安裝在機器外部，故安裝使用維護極為方便。

振動速度傳感器是利用磁電感應原理把振動速度轉換為電信號，它主要是由磁路系統、線圈質量、彈性阻尼等部分組成。

測量電路和功能轉換電路是將振動速度傳感器輸出信號進行濾波、衰減放大、積分、交直流電流（或電壓）轉換，后經液晶顯示振動值。

二． 主要技術指標

1. 輸出信號：4～20mA    2.  精    度：3%

3. 工作量程：按客戶要求  4.  工作電壓：+24V

5. 重    量：350g

6. 被測機器轉速：600轉/分以上(10Hz)

三．安裝方法：

在機器軸瓦蓋上開一個M8*1.25（有效深度20mm）孔，直接用M8螺釘固定在機器蓋上。

四．標準配置：

DDL 振動變送器              一臺

說明書                         一份

合格證                         一份

M8*1.25螺釘                    一只

五．使用注意事項：

傳感器在運輸和使用過程中，應盡量避免受到不必要的振動和沖擊，更不可摔在地上。
