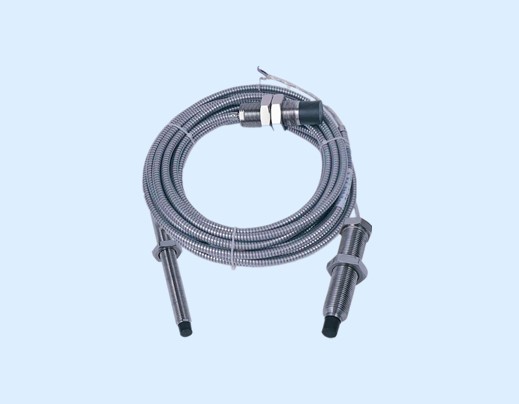

DK960Y一體化電渦流位移傳感器

DK960Y系列一體化電渦流位移傳感器是在DK960系列電渦流位移傳感器基礎上，通過表面貼裝微形封裝技術，將前置器電路和探頭集成一體，是一種高性能、低成本的新型電渦流位移傳感器。

DK960Y系列一體化電渦流位移傳感器用于電力、石化、冶金、機械等行業，對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行在線實時監測，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及進行預測性維修?？蓽y(cè)量位移、振幅、轉速、尺寸、厚度、表面不平度等。

二、性能指標

DK960Y系列一體化電渦流位移傳感器探頭頭部采用耐高低溫和各種化學腐蝕的聚苯硫醚(PPS)注塑成形，線圈被嚴格密封；電路采用防酸堿不銹鋼M10×1或M16×1螺紋圓管和環氧樹脂封裝，防潮、防塵；信號電纜采用屏蔽電纜，可選用不銹鋼金屬軟管鎧裝保護；具有電源極性、輸出短路多種保護功能，任意接線錯誤不會損壞；可在惡劣環境下長期連續工作。

1、非接觸測量，永不磨損。
2、抗干擾能力強，高可靠性，長壽命。
3、工作溫度：-25～+85℃，溫漂0.05%/℃。

4、防護等級：IP68。
5、輸出形式：三線制電壓或電流輸出。
6、頻響：0～10kHz，幅頻特性0～1kHz衰減小于1％，10kHz衰減小于5％；相頻特性0～1kHz相位差小于-10°，10kHz相位差小于-100°
7、電壓輸出形式傳感器供電電源：

（1）+12dc～+30Vdc供電，輸出范圍0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含輸出電流)；

（2）-18Vdc～-24Vdc供電，輸出范圍-2～-18V，功耗≤12mA(不含輸出電流)；          （3）±12Vdc～±15Vdc供電，輸出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含輸出電流)。

電流輸出形式傳感器供電電源：+18Vdc～ +30Vdc供電, 4～20mA電流輸出, 功耗≤12mA(不含輸出電流)。

8、紋波（測量間隙恒定時最大輸出噪聲峰峰值）：電壓輸出形式的傳感器輸出紋波不大于20mV；電流輸出形式的傳感器輸出紋波不大于30uA。

9、負載能力：電壓輸出形式的傳感器輸出阻抗不大于51Ω，最大驅動信號電纜長度300m；4～20mA電流輸出形式的傳感器最大負載電阻不大于750Ω，帶最大負載電阻時輸出變化-1%。

10、測量參數：
