DK960電渦流位移傳感器

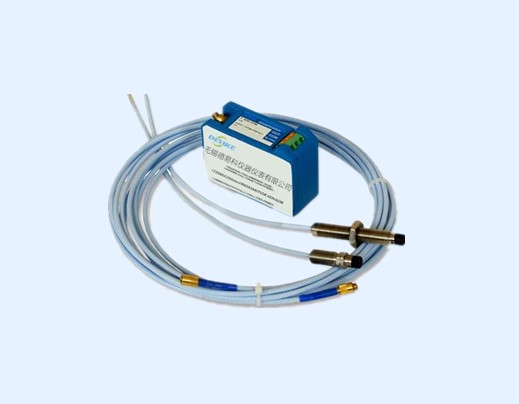

產品描述：DY960電渦流位移傳感器可應用于大型旋轉機械的軸向位移、軸的徑向振動、脹差、偏心、鑒相器、擺度、軸轉速的在線監測與故障診斷中。如汽輪機組、水輪機組、壓縮機、大型冷卻泵、引風機、齒輪箱、磨煤機、鼓風機、水泵、風力發電機組等大型機械同時在材料鑒定、表面不平整度測量、金屬板厚度測量、材料形變測量等應用領域也得到應用。
在線訂購

DY960電渦流位移傳感器可應用于大型旋轉機械的軸向位移、軸的徑向振動、脹差、偏心、鑒相器、擺度、軸轉速的在線監測與故障診斷中。如汽輪機組、水輪機組、壓縮機、大型冷卻泵、引風機、齒輪箱、磨煤機、鼓風機、水泵、風力發電機組等大型機械同時在材料鑒定、表面不平整度測量、金屬板厚度測量、材料形變測量等應用領域也得到廣泛應用。

特點

1.靈敏度高

2.分辨率高

3.測量范圍寬

4.動態響應寬

5.可長線傳輸

6.適應性強，可在油、水、高氣壓、強干擾環境中工作

7.非接觸地測量、監控位移、振動、轉速、尺寸、厚度，無機械測量力技術參數：

技術參數

探頭規格		Φ5mm	Φ8mm	Φ11mm	Φ25mm
探頭直徑		5 mm	8 mm	11 mm	25 mm
測量量程		1 mm	2 mm	4 mm	12 mm
線性誤差		<1%	<1%	<1%	<1.5%
靜態靈敏度		根據輸出信號和對應量程而定
電源電壓		1、+24Vdc（輸出信號：1～5V、1～10V、4～20mA） 2、-24Vdc（輸出信號：-2～-18V）注：不同的輸出方式，供電不同
輸出信號		1～5V、1～10V 、4～20mA、-2～-18V
輸出方式		三線制（電源、信號、公共端）
分辨力		0.001mm
系統溫漂		0.1%/℃
頻率響應		0～5KHz(0.5dB)
輸出紋波		電壓輸出：<20mV；電流輸出：<30uA
工作功耗		<10mA (不包括4-20mA電流輸出)
輸出負載		電壓輸出：負載能力<10K 電流輸出：負載能力<500Ω
標定時環境溫度		（20±5）℃
使用溫度	前置器	-30℃～+70℃
	探頭	-40℃～+150℃
	電纜	-40℃～+150℃
重量		500g±3%
電纜總長		5ｍ或9ｍ
延伸電纜長度		4ｍ、4.5ｍ、8ｍ、8.5ｍ
探頭電纜長度		1ｍ、0.5ｍ
正常工作環境		無強磁場、無腐蝕性汽液體、無強振源
絕緣電阻		＞500MΩ
絕緣強度		＞500V
前置器尺寸		90mm(W)×35mm(L)×70mm(H)；導軌或螺釘安裝
前置器安裝		1、底板安裝，51mm×51mm，采用四個M4×12 GB29-76螺栓安裝； 2、導軌安裝，可以方便地安裝在標準35mm導軌上。
前置器與探頭電纜連接		采用SpringLoc端子，有自動緊固的功能，不需要安裝工具即可接線，由于不需要螺栓固定，不會發生松動。

選型指南

選型提示：

1、需要測量的范圍參照傳感器線性量程選擇探頭規格（Φ5mm、Φ8mm、Φ11mm、Φ25mm）,再按照現場機械安裝的空間和結構確定探頭類型（如：正裝、反裝、無螺紋）與尺寸及安裝螺紋，然后選擇探頭電纜長度（1M、0.5M）。

2、現場測量點到前置器安裝點的距離確定系統電纜總長(5M、9M)。再選擇與探頭電纜長度（1M、0.5M）配套的延伸電纜長度（4M、4.5M、8M、8.5M）,也可直接選擇直接引線（5M、9M）。

3、根據后端信號接收要求，選擇合適的信號輸出（1～5V、1～10V 、4～20mA、-2～-18V）。

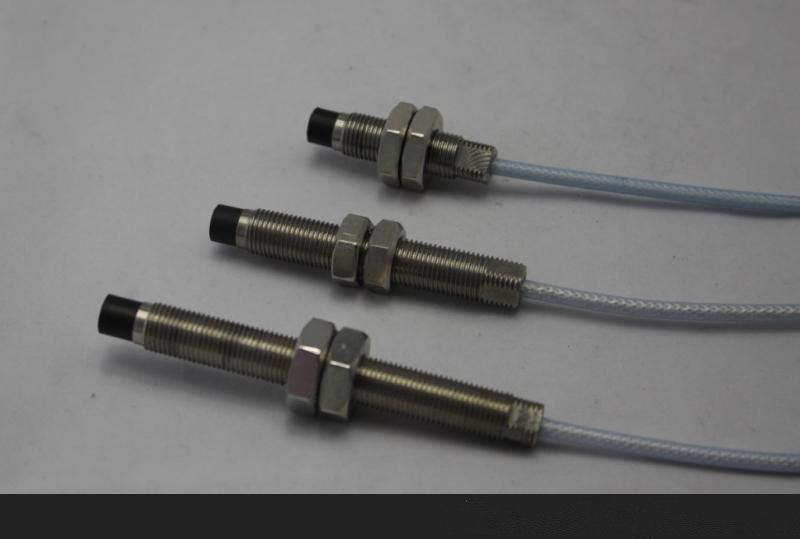

探頭選型

DK960 - A□□ - B□□□ - C□□ - D□□- E□□

A安裝螺紋		B殼體長度		C探頭直徑		D電纜長度		E電纜鎧裝
00	M8×1.25	040	40mm	05	5mm	05	0.5M	00	無鎧裝
01	M10×1.0	060	60mm	08	8mm	10	1M	01	有鎧裝
02	M14×1.5	100	100mm	11	11mm	50	5M
03	M30×2.0	XXX	其他	25	25mm	90	9M
XX	其他			XX	其他	XX	其他
